Гайка корончатая низкая DIN 937 стальная оцинкованная

Стандарт ГОСТ — ГОСТ 5919-73; ГОСТ 5932-73; ГОСТ 5933-73; ГОСТ 5935-73

Стандарт DIN — DIN 937 (EN ISO 7038); DIN 935

Описание: Гайка DIN 937 оцинкованная (мелкий шаг), корончатая низкая, класс прочности 6.0, 8.0, 10.9, 12.9.
Материал: Cталь Ст20, Ст30, Ст45, 40Х, 40ХЛ, нержавеющая сталь А2, А4,(12Х18Н9, 10Х17Н13М2Т). Покрытие: без покрытия, белый цинк.

Области применения: Применяется для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.

Описание

Гайка корончатая низкая DIN 937 стальная оцинкованная

Стальная оцинкованная корончатая низкая гайка DIN 937 и ее аналоги гайка ГОСТ 5935-73, гайка ГОСТ 5919-73, гайка ГОСТ 5932-73, и гайка ГОСТ 5933-73 используются для соединения с болтами, винтами и шпильками в машиностроении, вагоностроении, строительстве, мебельном производстве, приборостроении и других отраслях. Их применяют совместно со шплинтом для создания резьбового крепления, защищенного от самопроизвольного раскручивания, устойчивого к статическим и динамическим нагрузкам, с высоким уровнем прочности и надежности. Низкие корончатые гайки также предназначены для того, чтобы немного уменьшить вес конструкции за счет имеющихся в них прорезей, либо минимизировать размер резьбового соединения. Метиз имеет несколько вариантов исполнений, высокой (корончатая гайка) и низкой (прорезная гайка) формы. Последняя позволяет эксплуатировать гайку в условиях стесненного пространства для монтажа.

Для создания резьбового соединения на основе корончатой гайки с фиксацией шплинтом, необходимо, чтобы в резьбовой шпильке, на которую будет навинчена гайка, было проделано отверстие, в которое в последствии будет продет разводной шплинт и разжат в пазах гайки.

Немецкий стандарт DIN 937 имеет аналог DIN 935, отличаясь от него заниженной высотой изделия и меньшим диапазоном типоразмеров, а также соответствует международному EN ISO 7038, и российским ГОСТ 5919-73, ГОСТ 5932-73, ГОСТ 5933-73, и ГОСТ 5935-73.

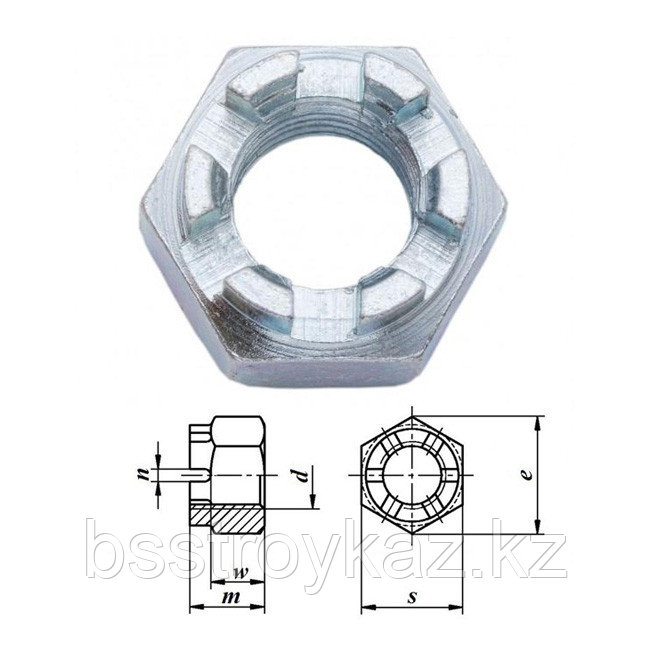

Корончатая гайка DIN 937 представляет собой крепежный элемент резьбового соединения с шестью гранями, совмещенными с кольцевой частью в форме «короны» и сквозным отверстием с внутренней метрической резьбой. В гайках размером до М10 вместо кольцевой части в форме «короны» на шести гранях метиза выполнены неполные прорези в виде пазов под шплинт. Крепеж может быть выполнен из стали с антикоррозийным покрытием или без покрытия. В зависимости от модификации, покрытие изделия может осуществляться методом гальванической оцинковки, гальванического никелирования, гальванического хроматирования, термодиффузионного или горячего оцинковывания.

Наибольшее распространение получил способ гальванического цинкования: в емкости с электролитом стальная гайка и чистый цинк подвергаются напряжению электрического тока, в результате чего анод-цинк распадается на ионы, которые, осаждаясь на поверхности изделия, образуют сплошную защитную пленку. Таким образом продукт становится более износоустойчивым и жаростойким, приобретает стойкость к атмосферным влияниям, коррозии в морской или пресной воде, а также блестящее декоративное покрытие.

Шестигранная корончатая гайка может изготавливаться с крупным или мелким шагом резьбы, с полем допуска 6Н классом точности A (повышенной точности) или B (нормальной точности). Диаметр резьбы изделия варьируются от М6 (6 мм) до М52 (52 мм).

Материалом изготовления гаек DIN 937 может служить: углеродистая сталь различных марок, нержавеющая сталь А2 или А4, алюминий, латунь или пластик. Крепёжные элементы из стали А2 чаще всего используются в химической, пищевой, нефтегазодобывающей промышленностях, в приборостроении. Гайки из нержавейки А4 отлично подходят для изделий, часто подвергающихся эксплуатации в кислотных средах или средах с содержанием хлора, например, в бассейнах. Механические свойства гаек DIN 937 должны соответствовать классам прочности 4, 5, 8 или 10.

Для того, чтобы создать надежное резьбовое соединение важно подобрать правильное сочетание болта и гайки, которое позволит равномерно распределять нагрузку на крепеж. Для этого необходимо знать, что число класса прочности гайки обозначает 1/100 часть предела прочности болта, с которым она может компоноваться в рекомендуемом резьбовом соединении. При неверном сопряжении классов прочности болтов и гаек появляется риск «срыва» резьбы гайки, зафиксированной на болте под воздействием различных нагрузок на крепление, что может привести к последствиям в виде частичного или полного его разрушения.

Гайки, класс прочности которых равен 8 и более считают высокопрочными. Их применяют для крепления ответственных конструкций, подвергающихся серьезным нагрузкам совместно с болтами, винтами и шпильками, предел прочности которых равен 800 Н/мм² и более. Такой высокопрочный комбинированный крепеж используется в производстве сельскохозяйственной техники, в строительстве мостов и других ответственных сооружений, при создании железнодорожных соединений, для крепления элементов крановых конструкций и пр.

Монтаж корончатой гайки DIN 937 благодаря ее шестигранной форме легко осуществляется посредством стандартного гаечного ключа.
