Резьбовая шпилька для фланцевых соединений ГОСТ 9066-75
- В наличии
- Оптом и в розницу
120 ₸
- +7 (717) 243-30-67Бухгалтерия

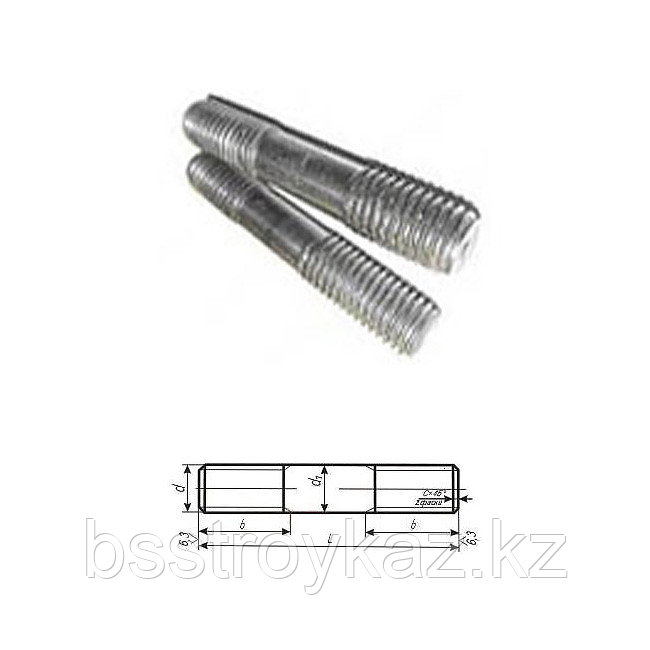

Резьбовая шпилька для фланцевых соединений ГОСТ 9066-75
Стандарт ГОСТ — ГОСТ 9066-75
Шпилька для фланцевых соединений – резьбовой крепеж специального назначения для создания разъемных соединений.
Конструкция шпильки для фланцевых соединений представляет собой стальной стержень с нанесенной на каждом из концов резьбой. Центральная часть шпильки остается гладкой. Наибольшее распространение данные шпильки нашли в соединении трубопроводов, люков в устройствах высокого давления и работающих в условиях высоких температур (котлы, турбины и т.д.).
Данный тип шпильки выпускают по ГОСТ 9066. Согласно стандарту шпильки могут быть с метрической и дюймовой резьбой. Материал изготовления – жаропрочные стали с цинковым покрытием или без него. Шпилька изготавливается в нескольких вариантах исполнения: с гладкой частью без прослабления, с гладкой частью с прослаблением и с внутренним сквозным отверстием по длине шпильки.
Описание
Резьбовые стальные оцинкованные шпильки ГОСТ 9066-75 как правило используют совместно с шайбами и гайками для фланцевых соединений деталей и элементов конструкций паровых котлов, трубопроводов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Штанга предназначена для последовательного крепления на ней нескольких элементов крепежных конструкций. С помощью ее и соединительных гаек удлиняют, стягивают или фиксируют детали и конструкции, оснащенные гладкими отверстиями или отверстиями с резьбой, регулируя при этом высоту соединения и расстояние между закрепляемыми деталями.
Крепеж представляет собой металлический стержень цилиндрической формы с внешней метрической резьбой на концах и гладкой частью по середине. В зависимости от модификации выделяют несколько вариантов исполнений:
Тип А – шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300°С;
Тип Б – шпилька сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 300°С;
Тип В – шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С;
Тип Г- шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов, арматуры с контролируемым затягом шпильки и температурой металла от 0 до 650°С;
Тип Д – шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С.
Стальная шпилька может быть выполнена из стали с антикоррозийным покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методом гальванической оцинковки, гальванического никелирования, гальванического хроматирования, термодиффузионного или горячего оцинковывания.
Наибольшее распространение получил способ гальванического цинкования: в емкости с электролитом стальная шпилька и чистый цинк подвергаются напряжению электрического тока, в результате чего анод-цинк распадается на ионы, которые, осаждаясь на поверхности изделия, образуют сплошную защитную пленку. Таким образом продукт становится более износоустойчивым и жаростойким, приобретает стойкость к атмосферным влияниям, коррозии в морской или пресной воде, а также блестящее декоративное покрытие.
Шпилька для фланцевых соединений ГОСТ 9066-75 может иметь резьбу с крупным или мелким шагом с полем допуска 6g, классом точности С. Диаметр резьбы изделия варьируются от М10 (10 мм) до М160 (160 мм).
Такие резьбовые штанги изготавливаются из качественного калиброванного или горячекатанного проката стали с термообработкой следующих классов прочности: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9, 12.9. Для производства изделия могут применяться углеродистые конструкционные стали ст.20, ст.35, ст.45, конструкционные низколегированные стали для сварных конструкций типа 09Г2С, конструкционные легированные стали марок 40Х, 30ХГСА, 20ХН3А, 30ХМА, конструкционные теплоустойчивые стали 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР, а также коррозионно-стойкие, жаростойкие, жаропрочные стали 12Х18Н10Т, 20Х13, 10Х17Н13М2Т, 14Х17Н2, 13Х11Н2В2МФ.
Выбор строительного крепежа – это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.
- Цена: 120 ₸
