Болт фундаментный анкерный изогнутый ГОСТ 24379.1 2012 тип 1.1

Анкерный болт

ГОСТ 24379.1 2012 тип 1.1 Стандарт ГОСТ — ГОСТ 24379.1-80; ГОСТ 24379.1-2

Описание

Фундаментные анкерные изогнутые болты ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 1.1 как правило используют для надежного закрепления тяжелых строительных конструкций и оборудования внутри фундамента из полнотелого бетона, кирпича или камня. Изделия пользуются большой популярностью практически во всех сферах промышленного и гражданского строительства, в проведении ремонтных работ, а также монтаже различной техники и оборудования. Чаще всего их применяют в железобетоне и металлоконструкциях для создания болтовых стыков типа «колонна-балка», «колонна-фундамент» и «колонна-колонна». Также из них формируют фундаментные или анкерные блоки, методом объединения или увязки. Благодаря таким блокам значительно упрощается крепление массивных металлических и бетонных изделий или конструкций к фундаменту.

В соответствии с ГОСТ 24379.1-2012 фундаментные болты разделяют по типу конструктивного исполнения, по способу монтажа, по способу закрепления в фундаменте и по условиям эксплуатации. Фундаментные болты исполнения 1.1 относятся к изогнутому типу. При монтаже такие болты необходимо устанавливать непосредственно перед укладкой фундамента. Их закрепление в основании происходит благодаря непосредственному взаимодействию шпильки болта с бетоном. Метиз закладывается изогнутой стороной в бетон, а за его верхнюю резьбовую часть крепится конструкция.

В зависимости от условий эксплуатации фундаментные болты могут быть расчетными или конструктивными. Расчетные фундаментные болты полностью берут на себя эксплуатационные нагрузки, создаваемые прикрепляемой строительной конструкцией или работающим оборудованием. В то время как конструктивные болты несут лишь функцию рихтовки строительных конструкций или оборудования во время монтажа, предотвращая возможность их случайного смещения. Такой вид болтового соединения применяется в том случае, когда риск опрокидывания или сдвига закрепляемого объекта исключается благодаря его собственному весу.

Согласно эксплуатационным требованиям, необходимому классу прочности болта и климатическим условиям региона строительства применяются фундаментные болты, изготовленные из соответствующих марок сталей. По требованию заказчика болты могут быть выполнены из таких сталей как: Ст3пс2, Ст3сп2, 10Г2С1, ст.20, ст.45, ст40х, Ст3пс4, Ст3сп4, 09Г2С-4, 09Г2С-6 и других. Также, возможно производство фундаментных анкеров из нержавеющей стали марок 10Х17Н13М2 и 08Х18Н10. Для регионов с достаточно жестким холодным климатом целесообразно применять изделия, изготовленные из низколегированных или коррозионностойких марок морозостойкой стали. Например, при температуре в регионе строительства до -55°С необходимо использовать болты из стали 09Г2С-4, 09Г2С-6 или других сталей по ГОСТ 19281. В регионах с умеренным климатом эксплуатируют крепеж из нелегированных марок без покрытия или с цинковым покрытием. Выбор марок стали для фундаментных болтов следует производить по ГОСТ 24379.0 и требованиям, приведенным в СП 16.13330.2011 Стальные конструкции.

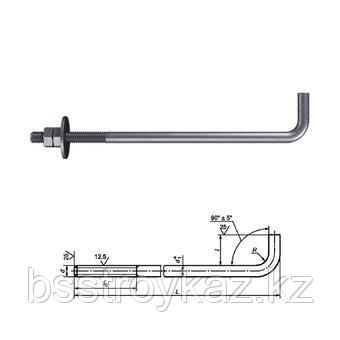

Фундаментный бол типа 1.1 представляет собой металлический стержень круглого сечения с Г-образным изогнутым окончанием с одной стороны и внешней неполной метрической резьбой, укомплектованной двумя шестигранными гайками ГОСТ 5915-70 и шайбой – с другой. Номинальный диаметр резьбы болта по ГОСТ 24379.1 тип 1.1 варьируется от М12 (12 мм) до М48 (48 мм), а его длина может составлять от 300 до 2800 мм и более (по согласованию с заказчиком). Внешний вид изделия должен соответствовать классу точности C. Крепежный элемент изготавливается преимущественно из углеродистой стали с антикоррозийным цинковым покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методами гальванической оцинковки, термодиффузионного или горячего оцинковывания.

Выбор строительного крепежа – это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.
