Төмен тәжді гайка DIN 937 мырышталған болат

МЕМСТ стандарты — МЕМСТ 5919-73; МЕМСТ 5932-73; МЕМСТ 5933-73; МЕМСТ 5935-73

Стандарт DIN — DIN 937 (EN ISO 7038); DIN 935

Сипаттамасы: DIN 937 гайкасы мырышталған (ұсақ адым), төмен тәжді, беріктік класы 6.0, 8.0, 10.9, 12.9.
Материал: Болат Ст20, Ст30, Ст45, 40Х40ХЛ, тот баспайтын болат А2, А4,(12Х18Н9, 10Х17Н13М2Т). Қаптамасы: қапталмаған, ақ мырыш.

Қолдану салалары: Машина жасауда және құрылыста болттармен, бұрандалармен және басқа бекіткіштермен бірге тораптар мен бөлшектерді бекіту және қосу үшін қолданылады.

Сипаттамасы

Төмен тәжді гайка DIN 937 мырышталған болат

Болат мырышталған негізгі төмен гайка DIN 937 және оның аналогтары гайка ГОСТ 5935-73, гайка ГОСТ 5919-73, гайка ГОСТ 5932-73 және гайка ГОСТ 5933-73 машина жасау, вагон жасау, құрылыс, жиһаз жасау, аспап жасау және басқа салаларда болттармен, бұрандалармен және шпилькалармен біріктіру үшін қолданылады. Олар түйреуіш түйреуішпен бірге өздігінен айналудан қорғалған, статикалық және динамикалық жүктемелерге төзімді, беріктігі мен сенімділігі жоғары бұрандалы бекітпе жасау үшін қолданылады. Төмен сақиналы гайкалар сонымен қатар олардағы ойықтар арқылы құрылымның салмағын аздап азайтуға немесе бұрандалы қосылымның өлшемін азайтуға арналған. Аппараттық құралдың бірнеше нұсқалары бар, пішіні жоғары (өзекті гайка) және төмен (ойық гайка). Соңғысы монтаждау үшін тар кеңістік жағдайында гайканы пайдалануға мүмкіндік береді.

Істікшелі түйреуішпен бекітілген негізгі гайка негізінде бұрандалы қосылыс жасау үшін гайка бұралатын бұрандалы шпилькада тесік жасалуы керек, ол арқылы кейіннен реттелетін түйреуіш бұралып, гайка ойықтарында ашылады. .

Неміс DIN 937 стандартының DIN 935 аналогы бар, ол өнімнің төмен биіктігімен және стандартты өлшемдердің кішірек диапазонымен ерекшеленеді, сонымен қатар халықаралық EN ISO 7038 және ресейлік ГОСТ 5919-73, ГОСТ 5932-73, ГОСТ 5933-73, және ГОСТ 5935-73.

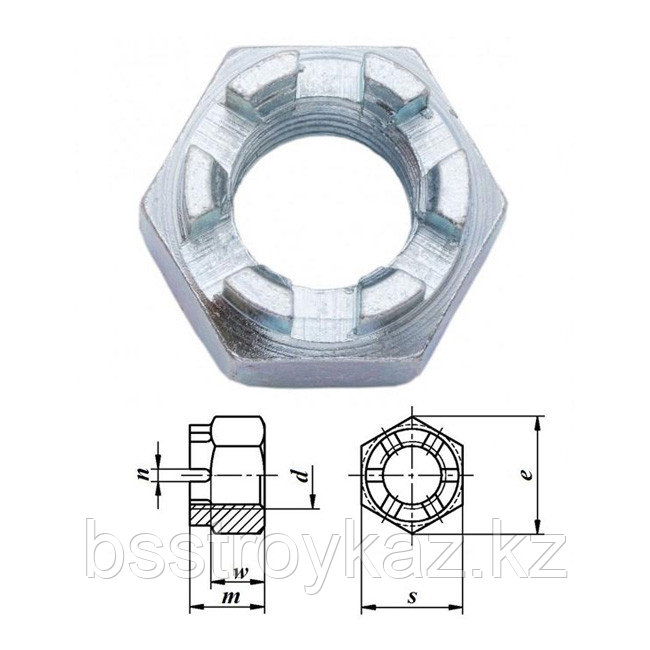

DIN 937 өзекті гайкасы "тәж" пішініндегі сақиналы бөлігімен және ішкі метрикалық бұрандасы бар тесікпен тураланған алты беті бар бұрандалы қосылыс бекіткіші болып табылады. Өлшемі М10 дейінгі гайкаларда "тәж" пішініндегі сақиналы бөліктің орнына аппаратураның алты бетінде шпилькаға арналған ойықтар түріндегі толық емес ойықтар жасалады. Бекіткіштер коррозияға қарсы жабыны бар немесе жабыны жоқ болаттан жасалуы мүмкін. Модификациясына байланысты бұйымды қаптау гальваникалық мырыштау, гальваникалық никельмен қаптау, гальваникалық хромдау, термиялық диффузиялық немесе ыстық мырыштау арқылы жүзеге асырылуы мүмкін.

Гальваникалық мырыштау әдісі ең кең таралған: электролиті бар ыдыста болат гайка мен таза мырыш электр тогының кернеуіне ұшырайды, нәтижесінде анод-мырыш иондарға ыдырайды, олар өнімнің бетіне түскенде үздіксіз қорғаныс қабықшасын құрайды. . Осылайша, өнім тозуға және ыстыққа төзімді болады, атмосфералық агенттерге, теңіздегі немесе тұщы судағы коррозияға, сондай-ақ жылтыр сәндік жабынға төзімділікке ие болады.

Алтыбұрышты өзекті гайка А (жоғары дәлдік) немесе В (қалыпты дәлдік) дәлдік класы бойынша 6Н төзімділік өрісі бар ірі немесе ұсақ бұрандалы қадамдармен жасалуы мүмкін. Бұйымның жіп диаметрі М6 (6 мм)-ден М52 (52 мм)-ге дейін ауытқиды.

DIN 937 гайкаларын дайындауға арналған материал мыналар болуы мүмкін: әр түрлі маркалы көміртекті болат, А2 немесе А4 баспайтын болат, алюминий, жез немесе пластмасса. А2 болаттан жасалған бекіткіштер көбінесе химия, тамақ, мұнай және газ өнеркәсібінде, аспап жасауда қолданылады. А4 тот баспайтын болаттан жасалған гайкалар қышқыл ортада немесе бассейндер сияқты хлоры бар орталарда жиі қолданылатын өнімдер үшін өте қолайлы. DIN 937 гайкаларының механикалық қасиеттері 4, 5, 8 немесе 10 беріктік кластарына сәйкес келуі керек.

Сенімді бұрандалы қосылымды жасау үшін бекіткіштерге жүктемені біркелкі бөлуге мүмкіндік беретін болт пен гайканың дұрыс комбинациясын таңдау маңызды. Ол үшін гайканың беріктік класының саны болттың беріктік шегінің 1/100 бөлігін білдіретінін білуіңіз керек, оның көмегімен ол ұсынылған бұрандалы қосылымда орналасуы мүмкін. Егер болттар мен гайкалардың беріктік кластары дұрыс байланыстырылмаған болса, онда болтқа бекітілген гайка жіптерінің әр түрлі бекіту жүктемелерінің әсерінен "үзіліп қалу" қаупі бар, бұл оның ішінара немесе толық бұзылуы түріндегі салдарға әкелуі мүмкін.

Беріктік класы 8 немесе одан жоғары гайкалар жоғары беріктік болып саналады. Олар беріктік шегі 800 Н/мм-ге тең болттармен, бұрандалармен және шпилькалармен бірге ауыр жүктемелерге ұшырайтын маңызды құрылымдарды бекіту үшін қолданылады² және одан да көп. Мұндай беріктігі жоғары құрама бекіткіштер ауыл шаруашылығы техникасын өндіруде, көпірлер мен басқа да маңызды құрылыстарды салуда, теміржол тораптарын жасауда, кран конструкцияларының элементтерін бекітуде және т.б. қолданылады.

Алтыбұрышты пішінінің арқасында DIN 937 негізгі гайкасын орнату стандартты кілт арқылы оңай жүзеге асырылады.

Құрылыс бекіткіштерін таңдау – бұл өте маңызды және жауапты іс, құрылыстың немесе конструкцияның сапасы мен ұзақ мерзімділігі осыған байланысты.
