Зәкірлі болт PFG LB

Материал: 8.8 беріктік сыныбындағы көміртекті болат

Қамту: электрмен мырыштау

Мақсаты: ауыр салмақты, аспалы, өздігінен жүретін конструкцияларды сығымдалған бетоннан, тұтас немесе қуыс саз кірпіштен, құрылыс немесе табиғи тастан жасалған жүк көтергіш негізге, сондай-ақ сапасыз материалдарға алдын ала, өтпелі немесе қашықтықтан орнату әдісімен бекіту

Қолдану: әртүрлі болат конструкциялар, консольдер, кронштейндер, тірек тақталар, қоршаулар, қоршаулар, қойма сөрелері, жабдықтар.

Сипаттамасы

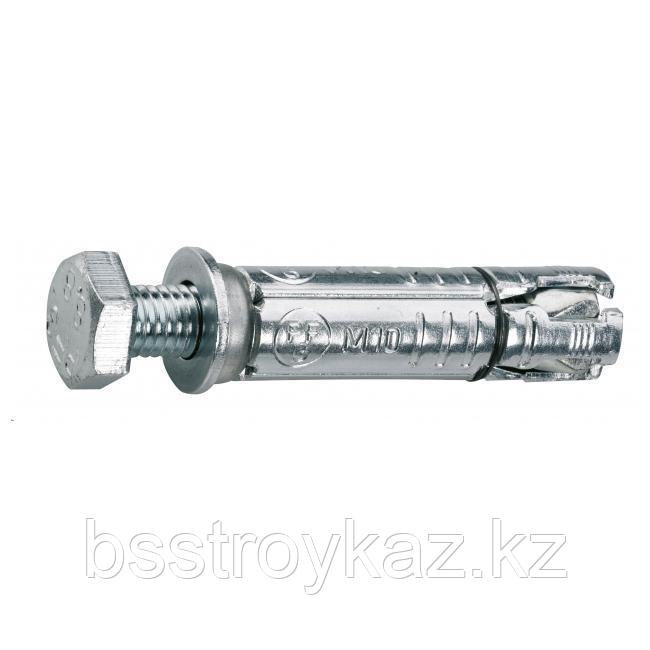

Бетонға арналған PFG LB анкерлік болт

Бекіту моменті бақыланатын якорь болты немесе PFG сериялы LB болты бар аралық якорь әдетте ауыр салмақты, аспалы, өздігінен жүретін конструкцияларды, консольдерді, кронштейндерді, жабдықтарды және т.б. сығымдалған бетоннан жасалған жүк көтергіш негізге көлденең немесе қашықтан орнату арқылы, тұтас немесе қуыс саз кірпіш, құрылыс немесе табиғи тас. Бірақ көбінесе бұл якорь бетонда және басқа сапасыз субстрат материалдарында қолданылады. Бекіткіштер танымал сына тәрізді HILTI якорь болтының аналогы болып табылады (Hilti HSL 3 аралық якорь пресс-шайба болтымен және Hilti HLC-H алтыбұрышты басты жең якорьімен). Өзінің әмбебаптығы мен жоғары көтергіштігінің арқасында сына болт якорь жөндеу жұмыстарында да, құрылыс жұмыстарында да өте танымал. Бекіткіштер құрылыс конструкциялары үшін іргетас болттары ретінде пайдаланылады. Ішкі және сыртқы жұмыстар үшін құрылыстың әртүрлі кезеңдерінде қолданылады. Олар әртүрлі болат конструкцияларды, тірек тақталарын, қоршауларды, қоршауларды, қойма сөрелерін, автокөліктерді көтеру жүйелерін және т.б. орнату үшін қолданылады. LB аралық якорь конструкциясының ерекшеліктері оны жүк көтергіш негіздің шетінен және басқа якорьлерден қысқа қашықтықта орнату мүмкіндігін анықтайды, сонымен қатар өлшемдерінде шамалы ауытқулармен бұрғыланған тесіктерге мықтап бекітуге мүмкіндік береді.

Бұйым құрылымдық жағынан аралық бөлігінде бойлық ойықтары бар сыртқы қуыс гильза болып табылады, оның ішіне алтыбұрышты басы мен шайбасы бар болт салынған, оның соңында конустық гайка түріндегі аралық элемент ойықтармен бұралған, бұл оның бұрылуына жол бермейді. монтаждау кезінде гильзаның ішінде.

Зәкір бөлшектері беріктігі 8,8 класты суық құйылған көміртекті болаттан жасалған және құрғақ бөлмелердегі бекіткіштерді және сырттағы уақытша бекіткіштерді коррозиядан қорғау үшін электрлік мырышталған. Техникалық сипаттамалары мен құрылымдық ерекшеліктеріне байланысты LB анкерлік болт құрылымның беріктігі мен беріктігін қамтамасыз ете отырып, айтарлықтай өлшемдері мен салмағымен ерекшеленетін заттарды мықтап бекітеді.

Анкерлік болттың жұмыс істеу принципі жеткілікті қарапайым. Бұл алтыбұрышты болт басын қатайту кезінде конустық гайка оның үстіне бұралып, тірелген күйде аралық гильзаға кіретінінен тұрады. Бұл жүк көтергіш негіздегі алдын ала бұрғыланған тесікке орналастырылған якорь бекіткішінің 4 қабырғасының ашылуына әкеледі және орнатылатын материалды мықтап ұстауға мүмкіндік береді. Бұл ретте аралық конустық гайка якорь ішіндегі болтта қалады, бұл оны болашақта бөлшектеуге немесе туралауға мүмкіндік береді.

LB анкер-болттарын орнату үшін жүк көтергіш негізде якорь төсемінің ұзындығы мен диаметріне сәйкес келетін тесікті алдын ала бұрғылау қажет. Тесіктің диаметрі аралық муфтаның оған аздап керілу арқылы кіретіндей етіп жасалуы керек. Содан кейін аралық типті анкерлік болтты жүк көтергіш негізге мықтап жалғау үшін ол орнатылатын саңылау бұрғылау кезінде бітеліп қалған материал мен құрылыс шаңының бөліктерінен мұқият тазалануы керек. Әрі қарай, бекіткіш болтты бекітілген бөлік немесе құрылым арқылы жасалған және дайындалған тесікке орнату алдында конустық гайканы болттың ұшына аздап басып тұрып соғу керек. Бекіткіштер тесікке орнатылғаннан кейін, оның алтыбұрышты басын конустық гайка аралық гильзаға кіргенше қатайту керек, бұл ретте бекіту элементінің сенімді бекітілуін қамтамасыз ету үшін оны жеткілікті түрде босатыңыз. Монтаждау кезінде бекіткіш өндірушілер ұсынған қатайту күшін ескеру өте маңызды.

Құрылыс бекіткіштерін таңдау – бұл өте маңызды және жауапты іс, құрылыстың немесе конструкцияның сапасы мен ұзақ мерзімділігі осыған байланысты.
