Бетонға арналған HND гайкасы бар 2 аралық анкерлік болт

Материал: болат 1008
Қамту: сары-пассивтелген

Қолдану: металл және өзге де конструкцияларды монтаждау кезінде, тұтас бетонға, тұтас кірпішке.

Конструкция ерекшеліктері: екі аралық аймақтың болуы (сына, якорь құрылымға үлкен беріктік береді).

Монтаждау: бұрғыланған және шаңнан тазартылған тесікке якорь орнатылатын бөлікпен бірге енгізіледі, содан кейін якорь тоқтағанша бітеледі, содан кейін гайканы бұрап алу керек.

Сипаттамасы

Бетонға арналған HND гайкасы бар 2 аралық анкерлік болт

Екі жақты HND анкерлік болт, әдетте, болат конструкциялардың, консольдердің, кронштейндердің, балюстрадалардың, баспалдақтардың, антенналардың, жақтаулардың және т.б. статикалық элементтері бар ауыр салмақты аспалы өздігінен жүретін конструкцияларды көлденең орнату үшін қолданылады. Көбінесе анкерлік болт бетон, қатты кірпіш немесе табиғи құрылыс тасы сияқты негізгі материалдармен қолданылады. Әмбебаптығы мен жоғары жүк көтергіштігінің арқасында 2 аралық анкерлік болт жөндеу жұмыстарында да, құрылыс жұмыстарында да өте танымал. Бекіткіштер құрылыс конструкциялары үшін іргетас болттары ретінде пайдаланылады. Ішкі және сыртқы жұмыстар үшін құрылыстың әртүрлі кезеңдерінде қолданылады. Бекіткіштің конструкциялық ерекшеліктері оны жүк көтергіш негіздің шетінен және басқа якорьлерден қысқа қашықтықта орнатуға мүмкіндік береді. Көбінесе бұл якорьлер бір аралық үшін жеткілікті сенімді емес бетоннан немесе борпылдақ материалдан жасалған жүк көтергіш негізге жауапты бекіткіштер мен жоғары көтеру жүктемелері бар ауыр конструкцияларды бекіту үшін қолданылады.

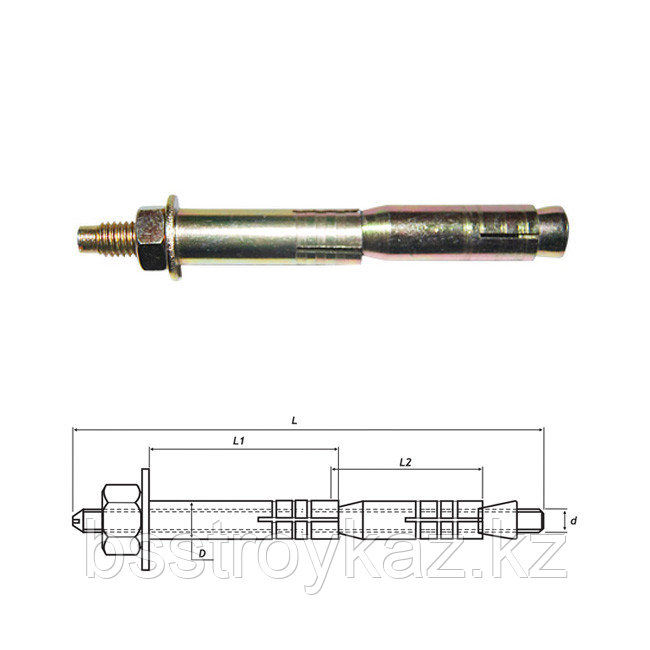

HND екі жақты анкерлік болт алтыбұрышты гайкалы анкерлік болттың аналогы болып табылады. Олардың басты айырмашылығы - екі жақты якорьде бір болт бір емес, екі бекіткіштің аралығын бірден басқарады. Бұйым құрылымдық жағынан екі қатарлы сыртқы қуыс гильзалардан тұратын металл қос корпус болып табылады, олардың әрқайсысының аралық бөлігінде бойлық ойықтары бар. Гильзалардың ішіне метрикалық жіптері бар шпилька салынған, оның бір ұшына конустық гайка түріндегі аралық элемент ойықтармен бұралған, бұл оның орнату кезінде гильзаның ішінде бұрылуына жол бермейді, ал екінші жағында якорьді бекітетін шайбамен бекітетін алтыбұрышты гайка. мойынтірек негізіндегі оның бөлігі.

Зәкірдің бөлшектері суықтай құйылған көміртекті болаттан жасалған және бекіткішті коррозиядан қорғау үшін сары түске боялған. Техникалық сипаттамалары мен конструкциялық ерекшеліктеріне байланысты HND гайкасы бар екі жақты анкерлік болт құрылымның беріктігі мен беріктігін қамтамасыз ете отырып, айтарлықтай өлшемдері мен салмағымен ерекшеленетін заттарды мықтап бекітеді.

Анкерлік болттың гайкамен жұмыс істеу принципі жеткілікті қарапайым. Ол алты қырлы гайканы шайбамен гильзалардың ішіне орналастырылған шпильканың бұрандалы бөлігіне бекіткенде, конустық гайка якорь штангасына бұралып, аралық гильзаның ішіне тартылатынынан тұрады. Бұл жүк көтергіш негіздегі алдын ала бұрғыланған тесікке салынған якорь қабырғаларының қысылуына әкеледі және орнатылатын материалды мықтап ұстауға мүмкіндік береді. Бұл ретте аралық конустық гайка якорь ішіндегі шпилькада қалады, бұл оны болашақта бөлшектеуге немесе туралауға мүмкіндік береді.

Гайкамен жабдықталған 2 аралықты HND анкерлік болтты орнату үшін жүк көтергіш негізде якорьдің диаметріне және оның ұзындығына сәйкес келетін алдын ала саңылауды елеусіз маржамен бұрғылау қажет. Тесіктің диаметрі аралық муфтаның оған аздап керілу арқылы кіретіндей етіп жасалуы керек. Содан кейін аралық типті анкерлік болтты жүк көтергіш негізге мықтап жалғау үшін ол орнатылатын саңылау бұрғылау кезінде бітеліп қалған материал мен құрылыс шаңының бөліктерінен мұқият тазалануы керек. Әрі қарай, якорьді жасалған және дайындалған тесікке соғу керек және бекіткіш элементтің сенімді бекітілуін қамтамасыз ету үшін аралық муфталар жеткілікті түрде босатылғанша оның үстіндегі алтыбұрышты гайканы шайбамен қатайту керек. Бұл ретте бекіткіш өндірушілер ұсынған қатайту күшін ескеру өте маңызды. Бекіткіш тесікке мықтап орнатылғаннан кейін, одан алтыбұрышты гайканы бұрап алу керек, содан кейін оны штанганың бос бұрандалы ұшына қажетті бөлікті немесе құрылымды бекіту керек.

Құрылыс бекіткіштерін таңдау – бұл өте маңызды және жауапты іс, құрылыстың немесе конструкцияның сапасы мен ұзақ мерзімділігі осыған байланысты.
